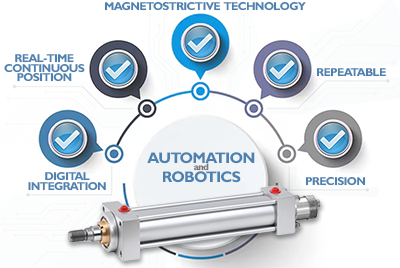

Vérins hydrauliques pour automatisation et robotique : précision et répétabilité

Dans l'automatisation industrielle moderne, le choix du système d'actionnement est une décision qui se répercute directement sur la qualité du produit fini, sur la productivité de la ligne et sur la complexité de l'intégration avec les systèmes de contrôle. Dans ce contexte, les vérins hydrauliques sont encore aujourd'hui perçus par certains concepteurs comme une technologie « traditionnelle », adaptée à la puissance mais moins à la précision. C'est une perception qui mérite d'être revue avec des données à l'appui.

Les servovérins hydrauliques de nouvelle génération combinent la force typique de l'hydraulique avec des niveaux de répétabilité de l'ordre du micron, des protocoles de communication natifs compatibles avec les API et les systèmes de supervision industrielle, et une robustesse constructive que les systèmes électromécanique peinent à égaler dans des environnements sévères. Cet article explique comment fonctionne le contrôle de position dans les vérins hydrauliques, quels composants déterminent la précision effective et dans quelles applications d'automatisation et de robotique cette technologie exprime le meilleur d'elle-même.

Deux niveaux de contrôle : détection de position ou positionnement continu

Lorsqu'on parle de vérins hydrauliques pour l'automatisation, il est utile de distinguer immédiatement entre deux approches du contrôle de position, car elles répondent à des besoins applicatifs très différents.

La première approche, la plus simple, est la détection de position à des points discrets. Il s'agit d'identifier avec précision le moment où le piston atteint une ou plusieurs positions prédéfinies le long de la course, typiquement la fin de course ou une position intermédiaire. Ce résultat s'obtient avec les vérins équipés de capteurs magnétiques : le piston est magnétique et, au passage en correspondance avec un capteur externe fixé au corps du vérin, ferme le circuit électrique et envoie le signal au système de contrôle. Ce sont des solutions compactes, économiques et fiables, idéales pour des cycles ON/OFF répétitifs comme blocages, éjecteurs et manutentions séquentielles.

La seconde approche, adaptée à des cycles de contrôle plus sophistiqués, est le positionnement continu et absolu de la tige en n'importe quel point de la course. C'est ici qu'entrent en jeu les servovérins avec transducteur linéaire de position magnétostrictif : un système de mesure sans contact physique qui détermine la position absolue du piston.

Le transducteur magnétostrictif : comment il fonctionne et pourquoi il est important

La technologie magnétostrictive est le cœur du contrôle de position dans les servovérins avancés, et il est utile d'en comprendre le fonctionnement pour en apprécier les avantages réels dans un contexte applicatif.

Le principe se base sur l'interaction entre une impulsion électrique qui parcourt un guide d'ondes ferromagnétique et le champ magnétique généré par un aimant solidaire du piston du vérin. Cette interaction produit une onde mécanique (l'effet Wiedemann) dont le temps de propagation, mesuré avec précision, détermine la position absolue du piston à chaque instant. La mesure est absolue, ce qui signifie qu'à la mise en marche du système, aucun zérotage n'est nécessaire : le transducteur connaît toujours et immédiatement la position correcte de la tige, même après une interruption d'alimentation.

Le système fonctionne sans contact physique entre les parties mobiles du transducteur et le guide d'ondes de mesure, ce qui élimine l'usure mécanique et garantit une longue durée de vie même dans des applications avec cycles intensifs. La protection IP67 le rend apte à une utilisation dans des environnements industriels avec présence de poussières, liquides de refroidissement et vibrations.

Du point de vue de l'intégration avec les systèmes de contrôle, les servovérins hydrauliques Conforti, disponibles dans les séries TD et TK (ISO 6020/2 à tirants), TH et TX (ISO 6020/2 avec contre-brides) et TP (ISO 6022 pour applications sévères), supportent une large gamme de signaux de sortie. En mode analogique, les sorties 0-10V et 4-20mA sont disponibles ; en mode numérique, le transducteur supporte SSI, CANbus, DeviceNet, Profibus, EtherCAT, EtherNet/IP, PROFINET et POWERLINK. Il s'agit de la même liste de protocoles que les principales API et systèmes de supervision industrielle, ce qui simplifie considérablement l'intégration sans adaptateurs supplémentaires.

Les facteurs constructifs qui déterminent la précision réelle

Le transducteur fournit la mesure, mais la précision de positionnement effective dépend également du comportement mécanique du vérin pendant le mouvement. Deux phénomènes en particulier peuvent compromettre la qualité du contrôle même en présence d'un transducteur à haute résolution : la fuite interne et le stick-slip.

La fuite interne est le passage de fluide entre les chambres du piston, qui réduit la force effective et rend le comportement du vérin moins prévisible, surtout à basse vitesse. Pour la minimiser, les servovérins destinés au contrôle de position sont construits avec des tolérances plus serrées et des joints à haute étanchéité spécifiquement conçus pour cette application.

Le stick-slip, littéralement « colle et glisse », est en revanche l'irrégularité du mouvement qui se vérifie lorsque le frottement statique entre les joints et la tige est significativement supérieur au frottement dynamique. À basse vitesse, le vérin tend à rester immobile (stick) puis à bondir en avant (slip) dès que la force hydraulique dépasse le seuil statique, créant un profil de mouvement en escalier au lieu d'être linéaire. Pour éviter ce phénomène, les servovérins sont équipés de joints à faible frottement, qui garantissent une transition fluide entre frottement statique et dynamique, optimisant le comportement aussi bien à haute qu'à basse vitesse.

Un élément supplémentaire qui influe directement sur la répétabilité est le volume d'huile entre la valve et le vérin. Plus ce volume est réduit, plus la réponse du système aux commandes est rapide et précise : chaque variation de pression se traduit presque immédiatement en mouvement de la tige, sans la compressibilité résiduelle d'un long tronçon de tuyauterie. Pour cette raison, les servovérins peuvent être équipés de bases CETOP intégrées, qui permettent le montage direct à bord du vérin d'électrovannes proportionnelles, vannes ON/OFF ou servovalves conformes à la norme ISO 4401. La réduction du volume interposé améliore sensiblement les temps de réponse et la rigidité hydraulique du système de contrôle.

Applications dans l'automatisation et la robotique industrielle

Le profil technique qui vient d'être décrit se traduit en solutions concrètes pour une série d'applications où la combinaison de force élevée et de contrôle précis de la position est une exigence incontournable.

Dans les lignes d'assemblage automatisées et dans les presses d'emboutissage et d'estampage, les servovérins permettent de contrôler avec précision la position du serre-flan ou de l'outil pendant le cycle d'usinage, garantissant la répétabilité dimensionnelle des pièces produites cycle après cycle. Contrairement à un système à pression fixe, le contrôle en rétroaction de la position permet de compenser automatiquement la variabilité du matériau ou l'usure de l'outil.

Dans les machines-outils à commande numérique, les vérins hydrauliques avec capteurs magnétiques trouvent application dans les systèmes de blocage et de serrage de pièces, où la confirmation de la position correcte avant le démarrage de l'usinage est une exigence de sécurité ainsi que de qualité. Les vérins à tirants avec capteurs magnétiques série MD, avec la chemise en acier inox et le piston magnétique, sont conçus spécifiquement pour ce type d'intégration.

Dans les systèmes de manutention robotique où une articulation linéaire doit développer des forces élevées tout en maintenant une répétabilité de positionnement très élevée, les servovérins hydrauliques représentent une solution qui trouve difficilement des équivalents directs dans les systèmes électriques, qui à ces forces nécessitent des motoréducteurs de dimensions et de coût significatifs.

Dans l'automatisation pour applications sévères, fonderies, aciéries, presses à forger, où la présence de hautes températures, vibrations et contaminants rend problématique l'adoption de systèmes électriques délicats, les servovérins ISO 6022 série TP, testés à 375 bars et équipés de guides en bronze pour la gestion des charges radiales, opèrent dans des conditions qui seraient critiques pour d'autres types d'actionneurs.

Pour des applications où l'espace est une contrainte et la force requise est limitée, les vérins compacts avec capteurs magnétiques, disponibles en version aluminium (série MP) ou acier (série RQ), offrent une réponse modulaire et de facile intégration dans des moules, équipements spéciaux et systèmes de blocage. La série RQ est équipée de capteurs de proximité pour permettre la lecture de la fin de course.

Précision hydraulique et intégration numérique : une combinaison mature

L'idée que l'hydraulique est une technologie de force brute, adaptée à la puissance mais non à la finesse du contrôle, appartient à une époque où les transducteurs de position étaient approximatifs et les protocoles de communication industriels n'étaient pas encore standardisés. Les servovérins d'aujourd'hui répondent à un paradigme complètement différent : ce sont des composants de haute technologie qui intègrent une mécanique de précision, une capteurisation avancée et des protocoles de communication numérique natifs.

Pour un concepteur de systèmes d'automatisation, l'évaluation correcte n'est pas « hydraulique vs. électromécanique » dans l'abstrait, mais quelle technologie répond le mieux aux exigences spécifiques de l'application en termes de force, vitesse, précision, environnement opérationnel et coût total du cycle de vie. Dans de nombreux scénarios, forces élevées, environnements sévères, courses longues, le bilan favorise les vérins hydrauliques avec une marge difficile à combler.

Pour approfondir les spécifications techniques des séries disponibles ou recevoir un soutien dans le choix du servovérin le plus adapté à votre application, nous vous invitons à explorer la gamme complète de vérins hydrauliques Conforti ou à contacter notre bureau technique.
