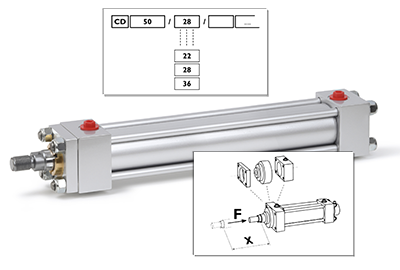

Configuratore CAD: progetta il tuo cilindro in 5 minuti

Quando devi integrare un cilindro oleodinamico in un nuovo progetto, hai bisogno di analizzare e valutare le differenti azioni per definire le caratteristiche, dimensionali e funzionali del prodotto da utilizzare. Tti servono disegni CAD, schede tecniche complete e la certezza che le dimensioni corrispondano esattamente alle specifiche. Normalmente questo processo richiede contatti con fornitori, attese per preventivi e scambi ripetuti che possono durare giorni.

Il configuratore CAD cilindri oleodinamici di Conforti elimina queste attese, consentendoti di seguire un percorso guidato di selezione del prodotto, con controlli di fattibilità e compatibilità in real-time e di generare automaticamente tutta la documentazione tecnica in pochi minuti. Disegni 2D in formato DWG e DXF, modelli 3D nei formati STEP, IGES, SAT e X_T, e schede tecniche PDF complete. I file sono pronti per essere importati direttamente nei tuoi assiemi meccanici, accelerando significativamente i tempi di sviluppo.

Vediamo nel dettaglio come utilizzare al meglio il configuratore CAD.

Un configuratore, due servizi complementari

Il configuratore ti accompagna attraverso una serie di scelte successive che validano automaticamente la compatibilità tra le varie opzioni selezionate, prevenendo errori di specifica. Sul sito www.confortinet.com sono proposte due versioni. In progettazione guidata LUX puoi inserire i parametri operativi come forza in spinta, forza in tiro e corsa. Passo dopo passo sarai guidato nelle le scelte più adatte per configurare il prodotto che meglio si adatta alle tue esigenze. ll servizio di composizione codice ti aiuta ad ottenerne il codice del cilindro richiesto. In entrambi i casi, potrai personalizzare le dimensioni del cilindro, aggiungere opzioni e varianti e scaricare la documentazione CAD e PDF.

Selezionare la famiglia di prodotto

Il primo passaggio fondamentale consiste nella scelta della famiglia di cilindri più adatta alla tua applicazione. I cilindri a tiranti ISO 6020/2 rappresentano la soluzione più versatile per applicazioni industriali standard, offrendo pressioni fino a 160 bar con alesaggi da 25 a 200mm. La loro configurazione a quattro tiranti facilita la manutenzione e garantisce affidabilità operativa.

Per applicazioni più impegnative che richiedono corse molto lunghe o dove sono presenti carichi radiali significativi, seleziona i cilindri ISO 6022. Questi cilindri garantiscono robustezza superiore grazie alle ampie guide in bronzo per stelo e pistone, risultando ideali per settori come la lavorazione metallurgica pesante o gli impianti siderurgici.

Se la tua applicazione richiede controllo preciso della posizione, puoi optare per le versioni con sensori magnetici o trasduttori di posizione magnetostrittivi, che trasformano il cilindro standard in un servocilindro.

Puoi inoltre ottenere disegni e documentazione tecnica di cilindri compatti, attuatori rotanti e di accessori per cilindri idraulici ISO.

Definire le dimensioni fondamentali

Una volta selezionata la famiglia, specifica le tre dimensioni chiave: alesaggio del cilindro, diametro dello stelo e corsa necessaria. Il configuratore visualizza immediatamente le combinazioni disponibili. Per ogni alesaggio sono disponibili generalmente 2-3 diametri di stelo diversi, permettendoti di ottimizzare il rapporto tra forza di spinta e velocità di estensione.

Scegliere l'ancoraggio

Il tipo di ancoraggio determina come il cilindro verrà fissato alla tua applicazione. Il configuratore presenta tutte le opzioni previste dagli standard ISO con rappresentazioni grafiche immediate. Le flange anteriori o posteriori offrono fissaggio rigido su superfici piane, mentre le cerniere con snodo permettono movimenti articolati assorbendo disallineamenti.

I piedini risultano ideali per cilindri montati su basamenti, mentre i tiranti prolungati consentono fissaggi speciali senza componenti aggiuntivi. Per ogni tipologia, il sistema mostra le quote di ingombro complete, permettendoti di verificare immediatamente la compatibilità con lo spazio disponibile nel tuo progetto.

Configurare porte olio e accessori

Le porte olio possono essere posizionate in diverse configurazioni sulla testata. Sono disponibili varianti per ottimizzare l'accessibilità in base al layout del tuo circuito idraulico. Puoi scegliere tra attacchi GAS secondo ISO 1179-1, con dimensioni proporzionate alla portata necessaria.

La frenatura regolabile può essere configurata sulla testata anteriore, posteriore o su entrambe. Questa funzionalità risulta essenziale per ammortizzare l'impatto a fine corsa in applicazioni cicliche ad alta frequenza, prolungando la vita del cilindro.

Se la tua applicazione opera ad alta velocità o con corse superiori a 2000mm, valuta l'aggiunta del drenaggio boccola. Questa opzione previene l'accumulo di fluido tra raschiatore e guarnizione, collegando la boccola direttamente al serbatoio.

Personalizzare materiali e guarnizioni

Il materiale dello stelo va selezionato in base all'ambiente operativo. L'acciaio cromato CK45 offre ottime prestazioni generali, mentre l'acciaio bonificato resiste meglio a carichi impulsivi. Per ambienti corrosivi opta per acciaio inox cromato, mentre in presenza di agenti particolarmente aggressivi il Nikrom garantisce durata superiore.

Le guarnizioni rappresentano un elemento critico. Seleziona configurazioni in poliuretano per applicazioni standard, NBR+PTFE per temperature elevate fino a 80°C, o Viton per compatibilità con fluidi aggressivi e temperature fino a 150°C.

Scaricare la documentazione tecnica

Completata la configurazione, il sistema genera simultaneamente tutti i file necessari. Il disegno 2D in formato DWG o DXF contiene viste complete con quote, posizioni delle porte e dettagli degli ancoraggi. I modelli 3D in STEP, IGES, SAT o X_T sono pronti per l'importazione nei più comuni ed utilizzati softwares parametrici, permettendoti verifiche di interferenza immediate.

La scheda tecnica PDF riporta il codice prodotto completo, tutte le dimensioni, i materiali, le pressioni operative e le specifiche delle guarnizioni. Questo documento costituisce la base per richiedere preventivi precisi o effettuare ordini attraverso la piattaforma e-commerce PRISMA.

Il configuratore si integra con l'assistenza tecnica Conforti, che rimane disponibile per applicazioni particolarmente complesse. Questa combinazione tra automazione digitale e competenza umana garantisce supporto ottimale per ogni tua esigenza progettuale. Per scoprire tutte le possibilità di personalizzazione dei cilindri oleodinamici, visita la sezione dedicata sul sito.
