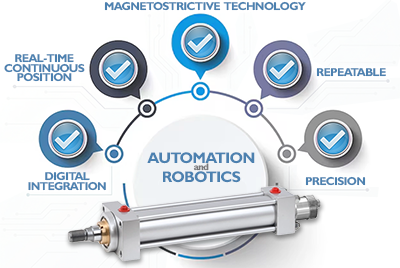

Cilindri per automazione e robotica: precisione e ripetibilità

Nell'automazione industriale moderna, la scelta del sistema di attuazione è una decisione che si ripercuote direttamente sulla qualità del prodotto finito, sulla produttività della linea e sulla complessità dell'integrazione con i sistemi di controllo. In questo contesto, i cilindri oleodinamici vengono ancora oggi percepiti da alcuni progettisti come tecnologia "tradizionale", adatta alla potenza ma meno alla precisione. È una percezione che merita di essere rivista con dati alla mano.

I servocilindri oleodinamici di nuova generazione combinano la forza tipica dell'oleodinamica con livelli di ripetibilità dell'ordine dei micron, protocolli di comunicazione nativi compatibili con PLC e sistemi di supervisione industriale, e una robustezza costruttiva che i sistemi elettromeccanici faticano a eguagliare in ambienti gravosi. Questo articolo spiega come funziona il controllo di posizione nei cilindri oleodinamici, quali componenti determinano la precisione effettiva e in quali applicazioni di automazione e robotica questa tecnologia esprime il meglio di sé.

Due livelli di controllo: rilevamento di posizione o posizionamento continuo

Quando si parla di cilindri oleodinamici per l'automazione, è utile distinguere subito tra due approcci al controllo della posizione, perché rispondono a esigenze applicative molto diverse.

Il primo approccio, il più semplice, è il rilevamento di posizione in punti discreti. Si tratta di individuare con precisione il momento in cui il pistone raggiunge una o più posizioni predefinite lungo la corsa, tipicamente la fine corsa o una posizione intermedia. Questo risultato si ottiene con i cilindri dotati di sensori magnetici: il pistone è magnetico e, al passaggio in corrispondenza di un sensore esterno agganciato al corpo del cilindro, chiude il circuito elettrico e invia il segnale al sistema di controllo. Sono soluzioni compatte, economiche e affidabili, ideali per cicli ON/OFF ripetitivi come bloccaggi, espulsori e movimentazioni sequenziali.

Il secondo approccio, adatto a cicli di controllo più sofisticati, è il posizionamento continuo e assoluto dello stelo in qualunque punto della corsa. Qui entrano in gioco i servocilindri con trasduttore lineare di posizione magnetostrittivo: un sistema di misura senza contatto fisico che determina la posizione assoluta del pistone.

Il trasduttore magnetostrittivo: come funziona e perché è importante

La tecnologia magnetostrittiva è il cuore del controllo di posizione nei servocilindri avanzati, ed è utile capirne il funzionamento per apprezzarne i vantaggi reali in un contesto applicativo.

Il principio si basa sull'interazione tra un impulso elettrico che percorre una guida ferromagnetica e il campo magnetico generato da un magnete solidale al pistone del cilindro. Questa interazione produce un'onda meccanica (l'effetto Wiedemann) il cui tempo di propagazione, misurato con precisione, determina la posizione assoluta del pistone in ogni istante. La misura è assoluta, il che significa che all'accensione del sistema non è necessario alcun azzeramento: il trasduttore conosce sempre e immediatamente la posizione corretta dello stelo, anche dopo un'interruzione di alimentazione.

Il sistema funziona senza contatto fisico tra le parti mobili del trasduttore e la guida di misura, il che elimina l'usura meccanica e garantisce una vita utile elevata anche in applicazioni con cicli intensivi. La protezione IP67 lo rende idoneo all'utilizzo in ambienti industriali con presenza di polveri, liquidi di raffreddamento e vibrazioni.

Dal punto di vista dell'integrazione con i sistemi di controllo, i servocilindri oleodinamici Conforti, disponibili nelle serie TD e TK (ISO 6020/2 a tiranti), TH e TX (ISO 6020/2 con controflange) e TP (ISO 6022 per impieghi gravosi), supportano un'ampia gamma di segnali di uscita. In modalità analogica sono disponibili le uscite 0-10V e 4-20mA; in modalità digitale, il trasduttore supporta SSI, CANbus, DeviceNet, Profibus, EtherCAT, EtherNet/IP, PROFINET e POWERLINK. Si tratta della stessa lista di protocolli dei principali PLC e sistemi di supervisione industriale, il che semplifica notevolmente l'integrazione senza adattatori aggiuntivi.

I fattori costruttivi che determinano la precisione reale

Il trasduttore fornisce la misura, ma la precisione di posizionamento effettiva dipende anche dal comportamento meccanico del cilindro durante il movimento. Due fenomeni in particolare possono compromettere la qualità del controllo anche in presenza di un trasduttore ad alta risoluzione: il trafilamento interno e lo stick-slip.

Il trafilamento interno è il passaggio di fluido tra le camere del pistone, che riduce la forza effettiva e rende il comportamento del cilindro meno prevedibile, soprattutto a bassa velocità. Per minimizzarlo, i servocilindri destinati al controllo di posizione sono costruiti con tolleranze più strette e guarnizioni ad alta tenuta specificamente progettate per questa applicazione.

Lo stick-slip, letteralmente "attacca e scivola", è invece l'irregolarità del movimento che si verifica quando l'attrito statico tra le guarnizioni e lo stelo è significativamente superiore all'attrito dinamico. A bassa velocità, il cilindro tende a rimanere fermo (stick) e poi a scattare in avanti (slip) non appena la forza idraulica supera la soglia statica, creando un profilo di movimento a gradini invece che lineare. Per evitare questo fenomeno, i servocilindri sono dotati di guarnizioni a basso attrito, che garantiscono una transizione fluida tra attrito statico e dinamico, ottimizzando il comportamento sia ad alta che a bassa velocità.

Un ulteriore elemento che incide direttamente sulla ripetibilità è il volume di olio tra la valvola e il cilindro. Quanto più è ridotto questo volume, tanto più rapida e precisa è la risposta del sistema ai comandi: ogni variazione di pressione si traduce quasi immediatamente in movimento dello stelo, senza la compressibilità residua di un tratto di tubazione lungo. Per questa ragione, i servocilindri possono essere equipaggiati con basi CETOP integrate, che consentono il montaggio diretto a bordo cilindro di elettrovalvole proporzionali, valvole ON/OFF o servovalvole conformi alla norma ISO 4401. La riduzione del volume interposto migliora sensibilmente i tempi di risposta e la rigidità idraulica del sistema di controllo.

Applicazioni nell'automazione e nella robotica industriale

Il profilo tecnico appena descritto si traduce in soluzioni concrete per una serie di applicazioni dove la combinazione di forza elevata e controllo preciso della posizione è un requisito imprescindibile.

Nelle linee di assemblaggio automatizzate e nelle presse di stampaggio e imbutitura, i servocilindri consentono di controllare con precisione la posizione del premilamiera o dell'utensile durante il ciclo di lavorazione, garantendo la ripetibilità dimensionale dei pezzi prodotti ciclo dopo ciclo. Diversamente da un sistema a pressione fissa, il controllo in retroazione della posizione permette di compensare automaticamente la variabilità del materiale o dell'usura dell'utensile.

Nelle macchine utensili a controllo numerico, i cilindri oleodinamici con sensori magnetici trovano applicazione nei sistemi di bloccaggio e serraggio pezzo, dove la conferma della posizione corretta prima dell'avvio della lavorazione è un requisito di sicurezza oltre che di qualità. I cilindri a tiranti con sensori magnetici serie MD, con la canna in acciaio inox e il pistone magnetico, sono progettati specificamente per questo tipo di integrazione.

Nei sistemi di movimentazione robotica dove un'articolazione lineare deve sviluppare forze elevate mantenendo al contempo una ripetibilità di posizionamento molto preciso, i servocilindri idraulici rappresentano una soluzione che difficilmente trova equivalenti diretti nei sistemi elettrici, che a quelle forze richiedono motoriduttori di dimensioni e costo significativi.

Nell'automazione per impieghi gravosi, fonderie, acciaierie, presse a forgiare, dove la presenza di alte temperature, vibrazioni e contaminanti rende problematica l'adozione di sistemi elettrici delicati, i servocilindri ISO 6022 serie TP, collaudati a 375 bar e dotati di guide in bronzo per la gestione dei carichi radiali, operano in condizioni che sarebbero critiche per altri tipi di attuatori.

Per applicazioni dove lo spazio è un vincolo e la forza richiesta è contenuta, i cilindri compatti con sensori magnetici, disponibili in versione alluminio (serie MP) o acciaio (serie RQ), offrono una risposta modulare e di facile integrazione in stampi, attrezzature speciali e sistemi di bloccaggio. La serie RQ è equipaggiata con sensori di prossimità per permettere la lettura del fine corsa.

Precisione idraulica e integrazione digitale: una combinazione matura

L'idea che l'oleodinamica sia una tecnologia di forza bruta, adatta alla potenza ma non alla finezza del controllo, appartiene a un'epoca in cui i trasduttori di posizione erano approssimativi e i protocolli di comunicazione industriali non erano ancora standardizzati. I servocilindri odierni rispondono a un paradigma completamente diverso: sono componenti ad alta tecnologia che integrano meccanica di precisione, sensoristica avanzata e protocolli di comunicazione digitale nativi.

Per un progettista di sistemi di automazione, la valutazione corretta non è "idraulica vs. elettromeccanica" in astratto, ma quale tecnologia risponde meglio ai requisiti specifici dell'applicazione in termini di forza, velocità, precisione, ambiente operativo e costo totale del ciclo di vita. In molti scenari, forze elevate, ambienti severi, corse lunghe, il bilancio favorisce i cilindri oleodinamici con un margine difficile da colmare.

Per approfondire le specifiche tecniche delle serie disponibili o ricevere supporto nella scelta del servocilindro più adatto alla vostra applicazione, vi invitiamo a esplorare la gamma completa di cilindri oleodinamici Conforti o a contattare il nostro ufficio tecnico.
