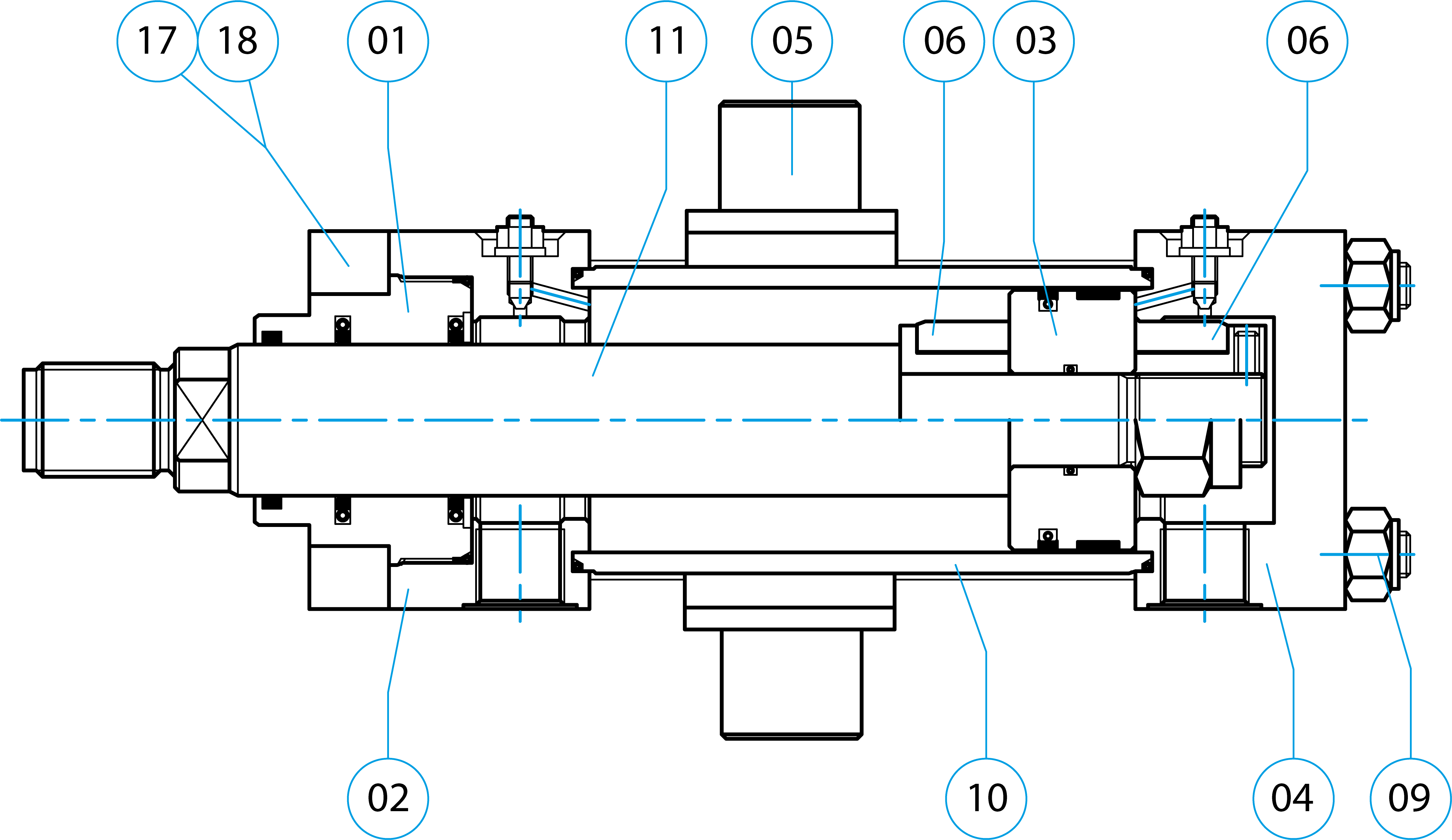

Componente
|
Materiale
|
Descrizione
|
|
01
|
Boccola di guida
|
Bronzo
|
Disponibili per 3 diametri di stelo per ogni alesaggio.
Fornita completa di guarnizioni in poliuretano, PTFE+NBR o Viton®.
Le dimensioni ISO delle cave permettono una facile reperibilità dei ricambi.
|
|
02
|
Testata anteriore
|
Acciaio
|
Fornita completa di guarnizioni.
Disponibile con o senza frenatura regolabile.
Con trattamento superficiale di brunitura fino all'alesaggio 100.
|
|
03
|
Pistone
|
Acciaio
|
Fornito completa di guarnizioni in Poliuretano, NBR-PTFE o Viton®.
Le dimensioni delle cave ISO permettono una facile reperibilità sul mercato.
Disponibile anche in versione magnetica.
|
|
04
|
Testata posteriore
|
Acciaio
|
Fornita completa di guarnizioni.
Disponibile con o senza frenatura regolabile.
Con trattamento superficiale di brunitura fino all'alesaggio 100.
|
|
05
|
Perni intermedi
|
Acciaio
|
Perni intermedi per ancoraggio H (ISO MT4).
|
|
06
|
Freni
|
Acciaio temprato
|
L’originale sistema ad anello flottante garantisce un perfetto centraggio e svolge la funzione di apertura rapida nella fase di ritorno del cilindro.
Realizzati in acciaio temprato garantiscono una lunga durata nel tempo, grazie all’accoppiamento con la sede in acciaio della testata. Il particolare profilo permette un’ottima frenatura.
|
|
07
|
Tappo
|
Acciaio
|
Utile per trasformare una testata anteriore in una posteriore.
|
|
08
|
Distanziale
|
Acciaio
|
Da montare sullo stelo, davanti al pistone,
per ridurre i carichi sulle guide in caso di corse lunghe.
|
|
09
|
Tiranti e viti
|
Acciaio legato
|
In materiale ad alta resistenza.
Filettati tramite rullatura.
Disponibili a magazzino in lunghezze standard.
|
|
10
|
Tubo
|
E355 - AISI 304
|
Nell’area Prisma del nostro sito è possibile configurare e scaricare i disegni di lavorazione delle canne in base alle caratteristiche dei cilindri da realizzare.
È disponibile il tubo tagliato a misura pronto per la lavorazione.
Disponibile anche in acciaio INOX per cilindri in versione magnetica.
|
|
11
|
Barra cromata
|
CK45 - 42CrMo4 -
AISI 304 - 20MnV6
|
Nell’area Prisma del nostro sito è possibile configurare e scaricare i disegni di lavorazione degli steli, in base alle caratteristiche dei cilindri da realizzare.
Sono disponibili diversi tipi di barra cromata tagliata a misura pronta per la lavorazione.
|
|
17
|
Anello di centraggio
|
Acciaio
|
Si applica sulla boccola in caso di ancoraggio a flangia anteriore,
per il centraggio del cilindro (quota RD).
|
|
18
|
Flangia di chiusura
|
Acciaio
|
Disponibile in versione con fori passanti lisci o filettati,
in base all'ancoraggio da realizzare.
|
