Componente
|
Materiale
|

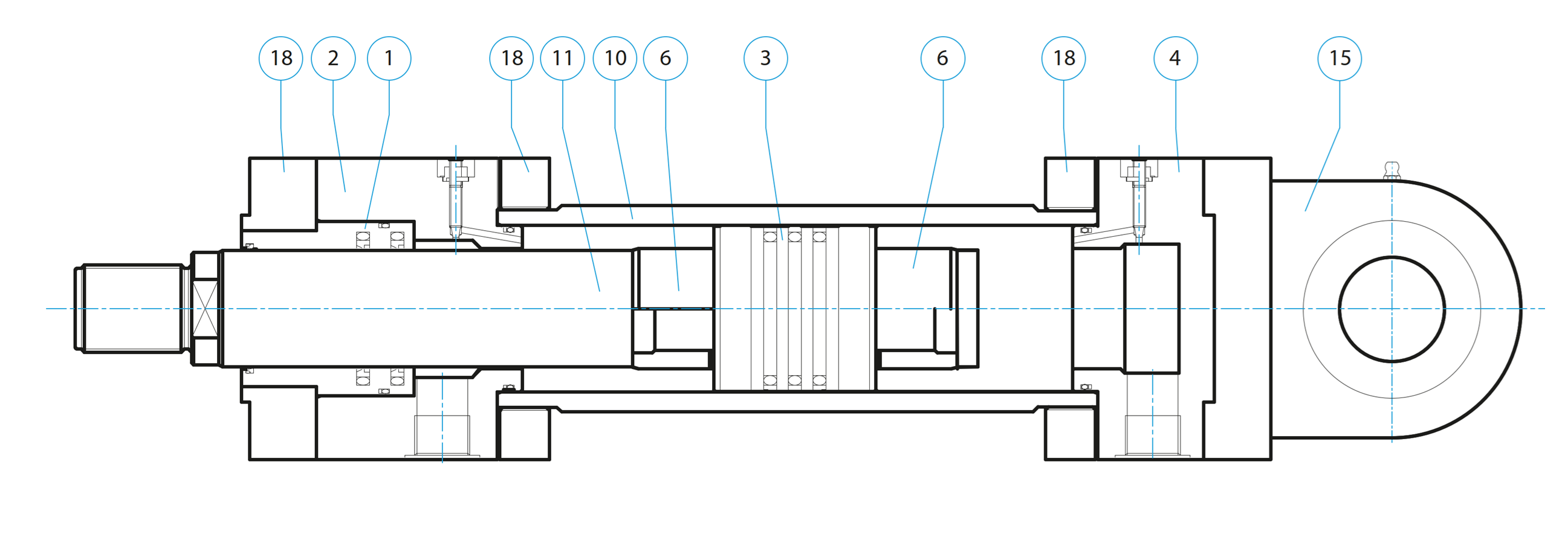

Descrizione
|
|
01
|
Boccola di guida
|
Bronzo
|
Per ogni testata, le boccole sono disponibili per due diversi diametri di stelo.
Fornite complete di guarnizioni in poliuretano, PTFE+NBR o Viton®.
Le dimensioni ISO delle cave delle guarnizioni permettono una facile reperibilità dei ricambi.
|
|
02
|
Testata anteriore
|
Acciaio
|
Predisposta per frenatura regolabile tramite grano non accidentalmente rimuovibile, utilizzabile anche per lo spurgo dell’aria.
Dotata di spianature ogni 90 gradi per facilitare la realizzazione di porte olio supplementari o attacchi per flange SAE.
Fornita completa di guarnizioni.
Le dimensioni ISO delle cave delle guarnizioni permettono una facile reperibilità dei ricambi.
|
|
03
|
Pistone
|
Acciaio
|
Con ampie guide in bronzo, per elevate prestazioni anche con carichi radiali.
Fornito completo di guarnizioni in poliuretano, PTFE+NBR o Viton®.
Le dimensioni ISO delle cave delle guarnizioni permettono una facile reperibilità dei ricambi.
|
|
04
|
Testata posteriore
|
Acciaio
|
Predisposta per frenatura regolabile tramite grano non accidentalmente rimuovibile, utilizzabile anche per lo spurgo dell’aria.
Dotata di spianature ogni 90 gradi per facilitare la realizzazione di porte olio supplementari o attacchi per flange SAE.
Fornita completa di guarnizioni.
Le dimensioni ISO delle cave delle guarnizioni permettono una facile reperibilità dei ricambi.
|
|
06
|
Freni
|
Acciaio temprato
|
L’originale sistema ad anello flottante garantisce un perfetto centraggio tra testata e anello di frenatura e svolge la funzione di apertura rapida nella fase di ritorno del cilindro.
Realizzati in acciaio temprato, garantiscono una lunga durata nel tempo, grazie all’accoppiamento con la sede in acciaio della testata. Il particolare profilo permette un’ottima frenatura.
|
|
10
|
Tubo
|
E355
|
Nell’area Prisma del nostro sito è possibile configurare e scaricare i disegni di lavorazione delle canne in base alle caratteristiche dei cilindri da realizzare.
E' disponibile il tubo tagliato a misura pronto per la lavorazione.
|
|
11
|
Barra cromata
|
CK45 - 42CrMo4 -
AISI 304 - 20MnV6
|
Nell’area Prisma del nostro sito è possibile configurare e scaricare i disegni di lavorazione degli steli, in base alle caratteristiche dei cilindri da realizzare.
Sono disponibili diversi tipi di barra cromata tagliata a misura pronta per la lavorazione.
|
|
15
|
Ancoraggi
|
Acciaio
|
Flangia, snodi, piedini, perni intermedi, in base all’ancoraggio desiderato.
I componenti per l’ancoraggio del cilindro sono forniti con le necessarie viti per il fissaggio alla testata.
Tutti i componenti sono realizzati dal pieno in un pezzo unico, ad eccezione della versione prolungata delle cerniere fisse o a snodo, che vengono saldate direttamente sulla testata posteriore.
|
|
18
|
Flange di chiusura
e controflange
|
Acciaio
|
Fornite con le necessarie viti per il fissaggio alla testata.
La flangia di chiusura è dotata di fori per l’estrazione della boccola dalla testata.
|
