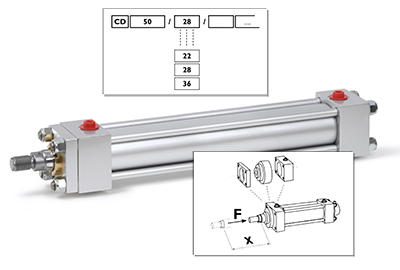

CAD-Konfigurator: Entwerfen Sie Ihren Zylinder in 5 Minuten

Wenn Sie einen Hydraulikzylinder in ein neues Projekt integrieren müssen, gilt es, die verschiedenen Anforderungen zu analysieren und zu bewerten, um die dimensionalen und funktionalen Eigenschaften des zu verwendenden Produkts zu definieren. Anschließend benötigen Sie CAD-Zeichnungen, vollständige technische Datenblätter und die Gewissheit, dass die Maße exakt den Spezifikationen entsprechen. Traditionell erforderte dieser Prozess Kontakte mit Lieferanten, Wartezeiten auf Angebote und wiederholte Abstimmungen, die Tage dauern konnten. Der CAD-Konfigurator für Hydraulikzylinder von Conforti eliminiert diese Wartezeiten: Er ermöglicht Ihnen, einem geführten Produktauswahlprozess mit Echtzeit Machbarkeits- und Kompatibilitätsprüfungen zu folgen und die gesamte technische Dokumentation in wenigen Minuten automatisch zu generieren. 2D-Zeichnungen in den Formaten DWG und DXF, 3D-Modelle in den Formaten STEP, IGES, SAT und X_T sowie vollständige technische PDF-Datenblätter. Die Dateien sind zur direkten Übernahme in Ihre mechanischen Baugruppen bereit und beschleunigen die Entwicklungszeiten erheblich.

Schauen wir uns im Detail an, wie Sie den CAD-Konfigurator optimal nutzen.

Ein Konfigurator, zwei komplementäre Dienste

Der Konfigurator führt Sie durch eine Reihe aufeinanderfolgender Auswahlschritte, die die Kompatibilität zwischen den verschiedenen gewählten Optionen automatisch prüfen und Spezifikationsfehler verhindern. Auf der Website www.confortinet.com stehen zwei Versionen zur Verfügung. Im geführten Entwurfsmodus LUX können Sie die Betriebsparameter eingeben —wie Schubkraft, Zugkraft und Hub — und werden Schritt für Schritt zu den am besten geeigneten Auswahlmöglichkeiten geführt, um das Produkt zu konfigurieren, das Ihren Anforderungen am besten entspricht. Der Artikelnummer-Kompositionsdienst hilft Ihnen, den Code des gewünschten Zylinders zu ermitteln. In beiden Fällen können Sie die Zylindermaße anpassen, Optionen und Varianten hinzufügen sowie die CAD- und PDF-Dokumentation herunterladen.

Auswahl der Produktfamilie

Der erste grundlegende Schritt besteht in der Wahl der für Ihre Anwendung am besten geeigneten Zylinderfamilie. ISO-6020/2-Zugankerzylinder stellen die vielseitigste Lösung für industrielle Standardanwendungen dar und bieten Drücke bis 160 bar mit Bohrungen von 25 bis 200 mm. Ihre Vierzuganker-Bauweise erleichtert die Wartung und gewährleistet Betriebszuverlässigkeit.

Für anspruchsvollere Anwendungen mit sehr langen Hüben oder erheblichen Radiallasten wählen Sie ISO-6022-Zylinder. Diese Zylinder bieten dank der großen Bronzeführungsbuchsen für Kolbenstange und Kolben überlegene Robustheit und sind ideal für Bereiche wie die Schwermaterialbearbeitung oder Stahlwerksanlagen.

Erfordert Ihre Anwendung eine präzise Positionsregelung, können Sie Ausführungen mit Magnetsensoren oder magnetostriktiven Positionsaufnehmern wählen, die den Standardzylinder in einen Servozylinder verwandeln.

Sie können außerdem Zeichnungen und technische Dokumentation für Kompaktzylinder, Drehantriebe und Zubehör für ISO-Hydraulikzylinder abrufen.

Festlegen der Hauptabmessungen

Nach der Auswahl der Produktfamilie legen Sie die drei Schlüsselmaße fest: Zylinderbohrung, Kolbenstangendurchmesser und erforderlicher Hub. Der Konfigurator zeigt sofort die verfügbaren Kombinationen an. Für jede Bohrung stehen in der Regel 2 bis 3 verschiedene Kolbenstangendurchmesser zur Verfügung, sodass Sie das Verhältnis zwischen Schubkraft und Ausfahrgeschwindigkeit optimieren können.

Auswahl der Befestigungsart

Die Befestigungsart bestimmt, wie der Zylinder in Ihrer Anwendung montiert wird. Der Konfigurator stellt alle nach ISO-Normen vorgesehenen Optionen mit unmittelbaren grafischen Darstellungen vor. Vorder- oder Hinterflansche bieten eine starre Befestigung auf ebenen Flächen, während Gelenkaugen mit Kugellagern gelenkige Bewegungen ermöglichen und Fehlausrichtungen ausgleichen.

Fußbefestigungen sind ideal für Zylinder, die auf Grundplatten montiert werden, während verlängerte Zuganker spezielle Befestigungsanordnungen ohne zusätzliche Komponenten ermöglichen. Für jeden Typ zeigt das System die vollständigen Einbaumaße an, sodass Sie die Kompatibilität mit dem in Ihrem Projekt verfügbaren Bauraum sofort prüfen können.

Konfiguration von Ölanschlüssen und Optionen

Die Ölanschlüsse können in verschiedenen Konfigurationen am Zylinderkopf positioniert werden. Varianten stehen zur Verfügung, um die Zugänglichkeit entsprechend dem Aufbau Ihres Hydraulikkreislaufs zu optimieren. Sie können zwischen GAS-Anschlüssen gemäß ISO 1179-1 wählen, deren Abmessungen dem erforderlichen Volumenstrom angepasst sind.

Die einstellbare Dämpfung kann am vorderen oder hinteren Kopf oder an beiden konfiguriert werden. Diese Funktion ist unerlässlich, um den Endlagenaufprall bei hochfrequenten Zyklus-Anwendungen zu dämpfen und die Lebensdauer des Zylinders zu verlängern.

Arbeitet Ihre Anwendung mit hohen Geschwindigkeiten oder Hüben über 2.000 mm, sollten Sie die Buchsenentlüftung in Betracht ziehen. Diese Option verhindert die Fluidansammlung zwischen Abstreifer und Dichtung, indem die Buchse direkt mit dem Tank verbunden wird.

Anpassen von Werkstoffen und Dichtungen

Der Kolbenstangenwerkstoff muss entsprechend dem Betriebsumfeld ausgewählt werden.

Verchromter CK45-Stahl bietet ausgezeichnete Allround-Leistung, während vergüteter Stahl Stoßbelastungen besser standhält. Für korrosive Umgebungen wählen Sie verchromten Edelstahl, während bei besonders aggressiven Medien Nikrom eine überlegene Beständigkeit gewährleistet.

Dichtungen sind ein kritisches Element. Wählen Sie Polyurethan-Konfigurationen für Standardanwendungen, NBR+PTFE für erhöhte Temperaturen bis 80 °C oder Viton für die Verträglichkeit mit aggressiven Fluiden und Temperaturen bis 150 °C.

Herunterladen der technischen Dokumentation

Nach Abschluss der Konfiguration generiert das System gleichzeitig alle erforderlichen Dateien.

Die 2D-Zeichnung im Format DWG oder DXF enthält vollständige Ansichten mit Bemaßung, Anschlusslagen und Befestigungsdetails. Die 3D-Modelle in den Formaten STEP, IGES, SAT oder X_T sind zur Übernahme in die gängigsten Parametrik-Softwarepakete bereit und ermöglichen sofortige Kollisionsprüfungen.

Das technische PDF-Datenblatt enthält die vollständige Artikelnummer, alle Abmessungen, Werkstoffe, Betriebsdrücke und Dichtungsspezifikationen. Dieses Dokument bildet die Grundlage für präzise Angebotsanfragen oder die Aufgabe von Bestellungen über die E Commerce-Plattform PRISMA. Eine weitere sehr nützliche Funktion des PDF-Dokuments ist das enthaltene QR-Code, das den Zugriff auf alle spezifischen Daten und Details des

konfigurierten Produkts ermöglicht.

Der Konfigurator ist mit dem technischen Support von Conforti verknüpft, der für besonders komplexe Anwendungen weiterhin zur Verfügung steht. Diese Kombination aus digitaler Automatisierung und menschlichem Fachwissen gewährleistet optimale Unterstützung für jeden Ihrer Konstruktionsbedarf. Um alle Anpassungsmöglichkeiten für Hydraulikzylinder zu entdecken, besuchen Sie den entsprechenden Bereich auf der Website.
