Kit di montaggio e componenti per cilindri oleodinamici ISO 6020/2 e ISO 6022

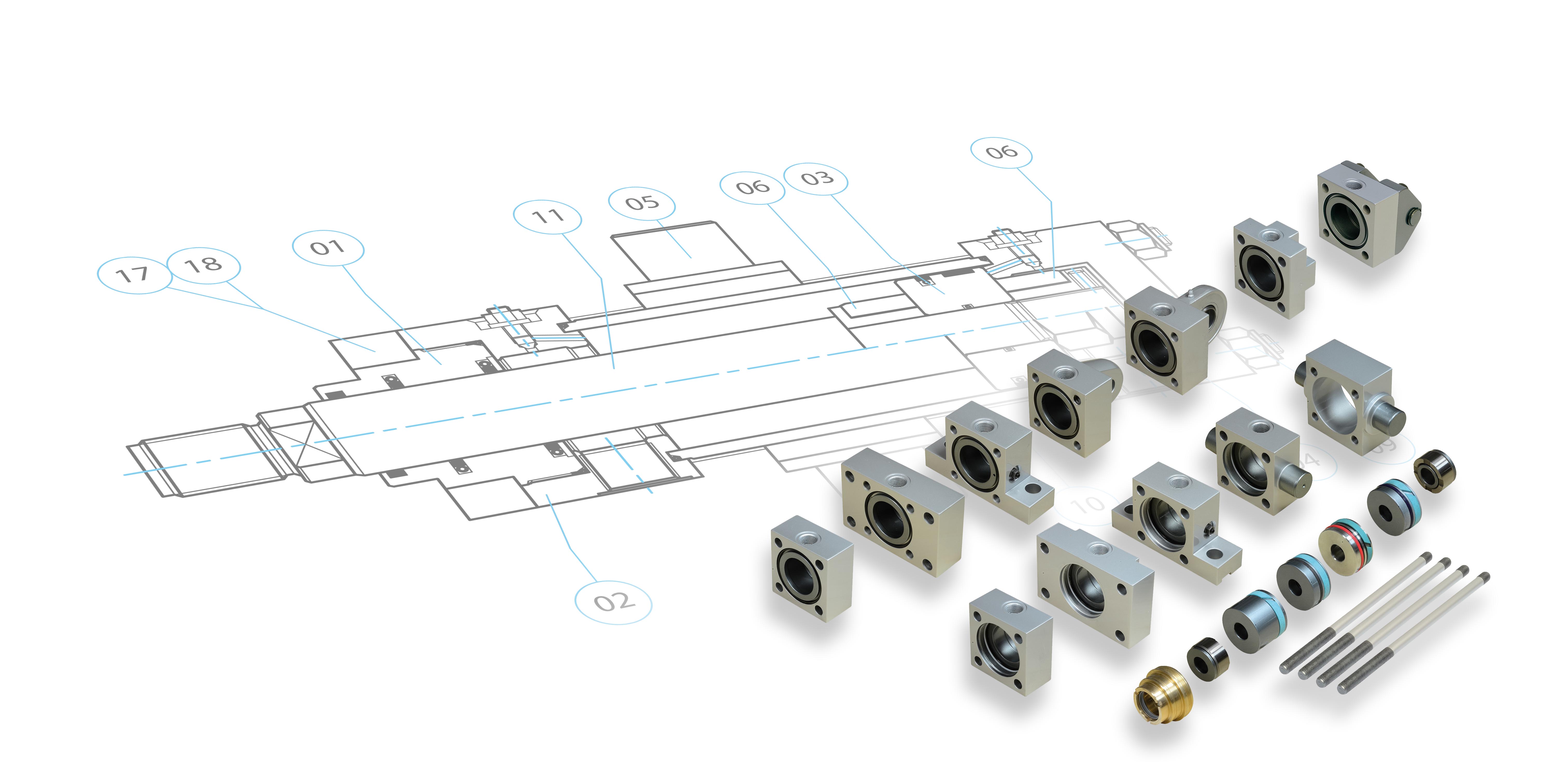

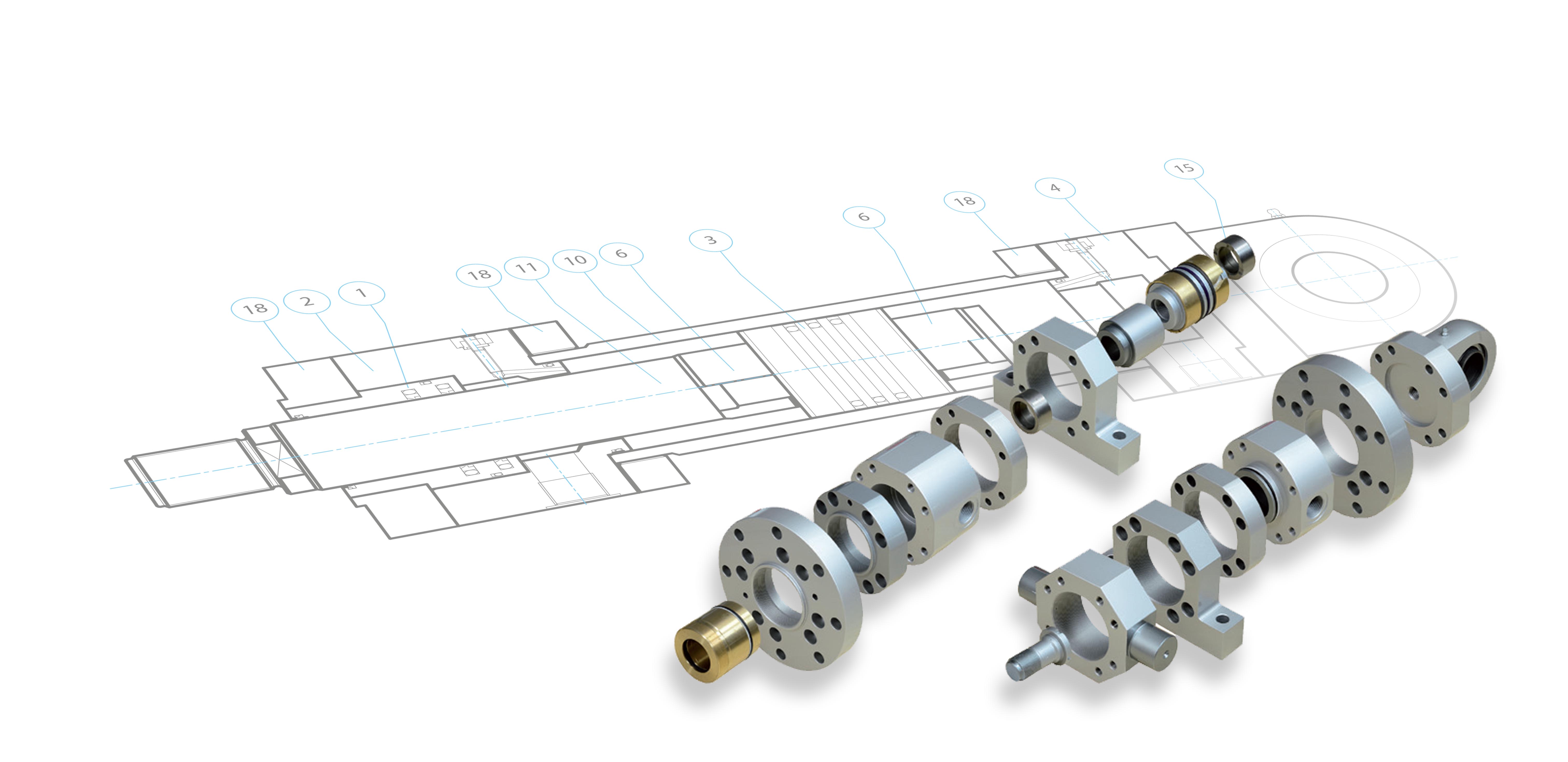

Conforti fornisce una gamma completa di componenti modulari e kit di montaggio per la costruzione e la manutenzione di cilindri oleodinamici secondo ISO 6020/2 — versioni a tiranti e con controflange — e per la serie per impieghi gravosi ISO 6022. Ogni kit è completo di guarnizioni, in confezione sigillata con etichetta identificativa, pronto per la consegna da magazzino in tutti gli stili di attacco previsti dalle norme e in molteplici configurazioni di tenuta. Il montaggio è semplice e non richiede attrezzature speciali: il design modulare offre ai costruttori di macchine e ai team di manutenzione la massima flessibilità con un impegno minimo di scorte. Sono disponibili anche tubi per cilindri e barre cromate tagliate a misura, per assemblare un cilindro personalizzato a partire da componenti standardizzati e di facile approvvigionamento. Ogni famiglia di prodotti qui sotto rimanda al proprio configuratore online, dove è possibile selezionare i componenti e scaricare la documentazione.

Produci il tuo cilindro oleodinamico ISO: semplice e rapido

Ogni cilindro oleodinamico è su misura. Il configuratore permette di selezionare rapidamente le caratteristiche ottimali scegliendo tra le numerose opzioni e personalizzazioni disponibili, e di scaricare modelli 2D/3D e documentazione tecnica completa, facilitando l'integrazione nei progetti più complessi.
Nell'area PRISMA del nostro sito è disponibile un servizio di supporto completo per utilizzare i nostri kit in modo semplice, efficace e rapido: si inserisce il codice del cilindro da realizzare e si ottiene la lista dei componenti necessari e i disegni di lavorazione delle parti su misura (canna, stelo, tiranti). Si può così procedere direttamente all'ordine, senza rischio di errori.

    • Testate e ancoraggi anteriori e posteriori in tutte le configurazioni (fori filettati, flange, piedini, cerniere, perni, ecc.).
    • Pistoni completi di guarnizioni, disponibili nelle versioni standard e magnetiche per utilizzo con sensori di prossimità. Le dimensioni ISO delle cave garantiscono facile reperibilità dei ricambi.
    • Boccole di guida in bronzo, che garantiscono elevate prestazioni e durata nel tempo, complete di guarnizioni in poliuretano, PTFE+NBR o Viton secondo le esigenze applicative.
    • Sistemi di frenatura regolabili, con anello flottante in acciaio temprato per perfetto centraggio e apertura rapida in fase di ritorno.
    • Tiranti in acciaio ad alta resistenza filettati tramite rullatura, disponibili a magazzino in lunghezze standard o su misura.
    • Barre cromate (CK45, 42CrMo4, AISI 304, 20MnV6) e tubi (E355, AISI 304) tagliati a misura per la lavorazione di steli e canne. Nell'area PRISMA è possibile configurare e scaricare i disegni di lavorazione su misura.
